要画出高效的管理系统任务界面图，关键在于抓住任务本质与交互路径，并通过原型验证。建议优先完成：1、明确目标与任务流、2、选择合适布局（列表/看板/甘特/日历）、3、定义字段与状态与权限、4、低保真到高保真原型迭代验证。其中，布局选择尤为重要：当需要批量浏览与精准筛选时用“列表”；当强调阶段推进与协作拉通时用“看板”；当重时间依赖与资源排程时用“甘特/日历”。先确定主布局，再按需补充“详情侧栏”“批量操作”“过滤器”，能显著减少返工。

《管理系统任务界面图怎么画？步骤详解与设计技巧解析》

一、需求澄清与范围界定

• 目标对齐：明确“任务界面图”是用于梳理信息架构与交互流程，还是交付视觉原型与开发规格。
• 用户角色：识别管理员、项目经理、执行人、访客等角色及其典型场景（创建、分配、审批、跟踪、统计）。
• 关键任务：创建/导入、筛选/搜索、查看/编辑、批量操作、状态流转、评论/附件、提醒/通知。
• 约束条件：设备与分辨率、并发数据量、权限模型、接入的后端字段与接口、上线周期。

建议输出物：

• 目标与范围文档（1页）。
• 角色与场景卡片（每角色3个高频场景）。
• 数据约束与接口草案（字段、分页策略、过滤能力）。

二、信息架构与任务模型

• 建立实体关系：任务、项目、标签、用户、评论、附件、子任务、里程碑。
• 任务生命周期：从待办→进行中→阻塞/挂起→已完成→归档，定义可逆与不可逆动作。
• 字段分层：核心字段（名称、状态、优先级、负责人、截止时间）、属性字段（标签、项目、预估工时）、系统字段（创建人、更新时间）、业务定制字段。

任务生命周期示例与动作约束：

状态	进入条件	允许动作	退出条件	审计要求
待办	新建/导入	设负责人、设优先级、设截止	负责人确认	记录创建人/来源
进行中	已分配且开始处理	评论、上传附件、记录工时	完成/阻塞	记录状态变更时间
阻塞	依赖未满足/等待外部	解除阻塞、添加备注	依赖满足	记录阻塞原因
已完成	验收通过	归档、撤回（受限）	归档	记录验收人/时间
归档	生命周期闭合	恢复（受限）	管理员恢复	只读、保留审计轨迹

三、用户流程与页面地图

• 核心流程：

1. 快速创建：输入标题→设负责人/截止→保存或继续“高级设置”。
2. 批量浏览：进入列表→设置过滤/排序→定位目标→批量操作。
3. 推进流转：看板拖拽→自动记录操作人与时间→触发通知。
4. 时间排期：甘特调整条形→碰撞检测→资源冲突提示。

• 页面地图：任务总览（列表/看板）→任务详情（侧栏或独立页）→新建/编辑弹窗→报表与设置。

绘制建议：

• 先画用户流（User Flow）圈定节点与分支，再落到线框图（Wireframe）。
• 优先把“入口”“主要动作”“确认/撤销”标清，避免流程回路。

四、布局模式选择：何时用列表/看板/甘特/日历

• 决策维度：数据密度、时间依赖、阶段流转、协作透明度、可比对性。

布局对比与适用场景：

布局	优势	劣势	适用场景	关键组件
列表/表格	密度高、易筛选排序、支持批量	学习成本低但不利于流转感知	运营、客服、财务审核	列、过滤器、批量操作
看板	流转直观、拖拽便捷	列数多时拥挤，密度低	研发、流程审批、销售线索	列分组、卡片、WIP限制
甘特	时间依赖清晰、资源排期	学习成本高、移动端不友好	项目型、工程排产	时间轴、条形、依赖线
日历	日期分布直观、冲突发现	文本信息受限	市场活动、排班、会议	视图切换、快速创建

设计技巧：

• 以主视图承载80%日常操作，提供“视图切换”满足少数场景。
• 视图共用同一数据模型，避免字段定义割裂。

五、关键字段与信息层级

• 字段优先级：把高频决策字段放在首屏与左侧列；低频放在“更多”或详情侧栏。
• 列控制：可见列4–7列为宜；支持个性化显示/隐藏与列重排。
• 文本策略：任务标题单行+省略号；Hover显示完整；重要标签使用彩色Chip。

核心字段建议与可见性：

字段	是否必填	列表显示	详情显示	备注
标题	必填	是	是	唯一主识别
状态	必填	是	是	显著颜色
负责人	必填	是	是	支持头像/快速更换
截止时间	推荐	是	是	逾期高亮
优先级	推荐	是	是	三到四档
标签	选填	可选	是	多选Chip
预估工时	选填	可选	是	与工时报表联动
项目/分组	选填	是	是	驱动汇总与权限
创建/更新	系统	可选	是	审计追踪

六、过滤、搜索与排序的可用性要点

• 搜索：支持标题/ID模糊，推荐“命令+K”全局检索和“#tag”“@user”语法提示。
• 过滤：常用维度固定呈现（状态、负责人、时间、项目）；更多条件使用弹出筛选器，支持保存为“视图”。
• 排序：默认按更新时间或截止时间；多字段排序时明确优先级与tie-break。
• 性能与反馈：过滤生效时显示“面包屑”条件；一键清空；服务器分页大于10万条需索引和异步反馈。

七、批量操作与权限模型

• 批量操作：选择→显示操作条→变更状态/负责人/标签/导出/删除；需二次确认高危操作。
• 权限分层：查看、编辑、流转、删除、导出、分配、评论、设置可见性。
• 行为保护：无权操作展示禁用态并给出原因；日志记录关键动作。

角色-操作矩阵示例：

角色	查看	编辑	流转	批量	删除	导出
管理员	√	√	√	√	√	√
项目经理	√	√	√	√	受限	√
执行人	√	自己	自己	受限	×	×
访客	部分	×	×	×	×	×

八、交互细节与状态处理

• 空状态：提供示例与快捷创建按钮；支持模板导入。
• 加载：骨架屏或占位；搜索/筛选采用增量加载；长操作显示进度与可撤销。
• 错误：网络/权限/验证错误分级提示；保持用户输入不丢失。
• 分页：表格优先服务端分页；大数据量用“页码+页大小+跳页”；看板列内容滚动虚拟化。
• 可撤销：删除/批量变更提供5–10秒撤销或历史恢复。

九、视觉层级与可访问性

• 层级：标题>状态/关键标识>主要操作>辅助信息；通过对比度、字号、留白体现。
• 栅格与间距：12列栅格，8px倍数间距；行高44px可点击区≥40px；表头粘性。
• 颜色语义：状态色一致（成功/警告/错误/信息）；逾期红、阻塞橙、完成绿。
• 图标与文字：带文字的图标按钮更可发现；仅图标提供Tooltip。
• 无障碍：键盘可达焦点环、ARIA属性、对比度≥4.5:1；为色盲提供非颜色提示。

十、响应式与多端适配

• 桌面是主战场；平板保留核心；移动端突出“我相关”和快速操作。
• 列表在窄屏折叠非关键列；详情以分段Tabs堆叠；看板列可横向滑动。

断点与适配策略：

断点	列表列数	详情呈现	操作区
≥1200px	6–7列	右侧抽屉	顶部+行内
992–1199px	5–6列	抽屉/全页	顶部
768–991px	3–4列	全页Tabs	底部工具条
< 768px	1–2列	单列堆叠	浮动主按钮

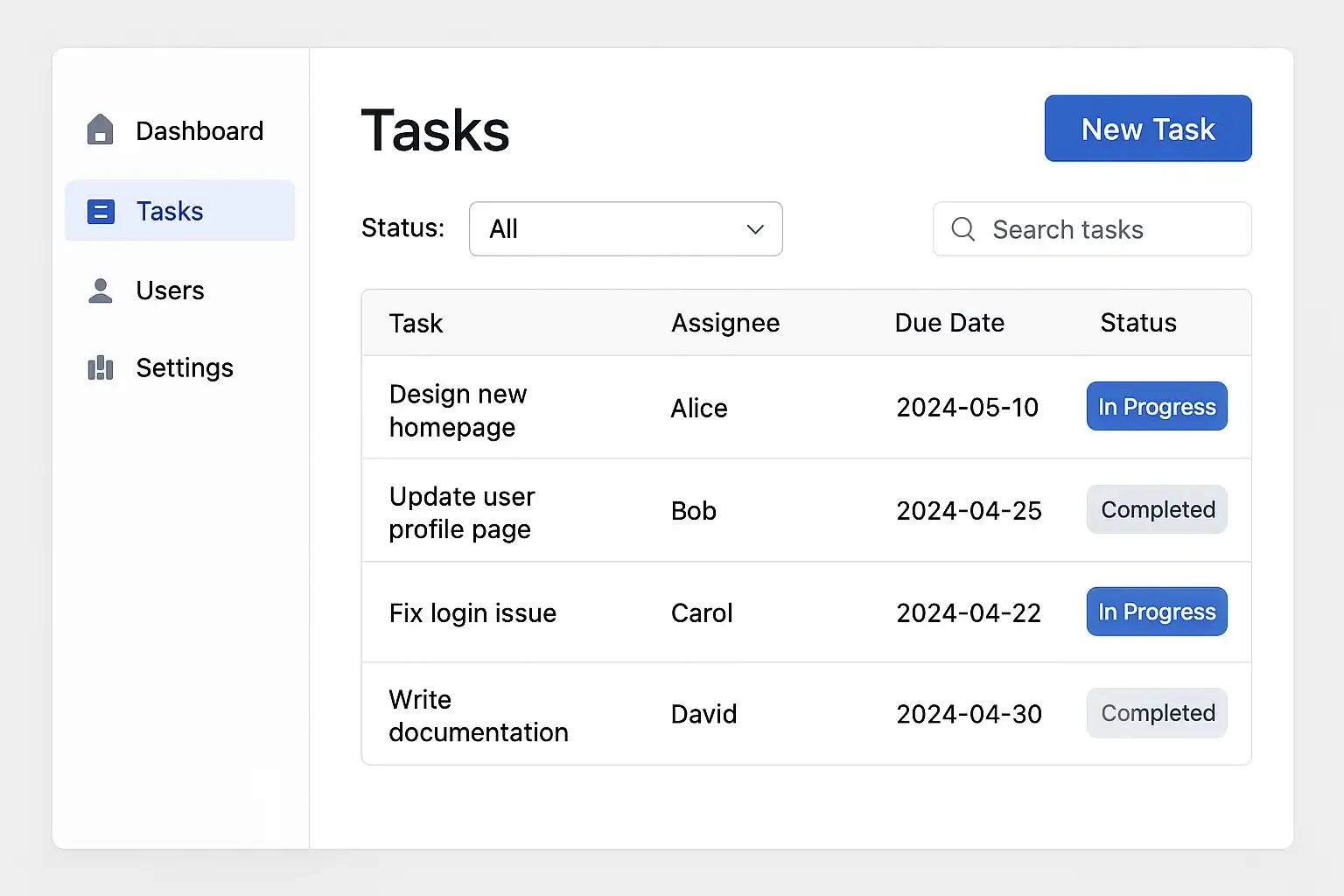

十一、从零绘制：任务列表界面逐步实操

• 工具准备：Figma/Sketch/Axure；网格12列、间距8px；建立组件库（按钮、输入、选择、标签、表格、卡片）。
• 步骤：

1. 画框：桌面1440×900画板→顶栏（Logo、搜索、用户菜单）→左侧导航（项目、任务、报表、设置）。
2. 页面骨架：标题“任务”、操作区（新建、导入、导出）、筛选条（状态、负责人、截止、项目、更多）。
3. 表格：表头列（选择框、标题、状态、负责人、截止、优先级、更新时间、更多）→设置列宽与排序图标。
4. 列表项：每行44px；标题左对齐+溢出省略；状态用彩色Pill；负责人用头像+名称；截止时间逾期标红。
5. 空态与加载：空态插画+“导入模板”按钮；骨架屏3–5行。
6. 批量操作：选中后顶部浮条出现（设状态、设负责人、加标签、导出、删除）。
7. 详情：点击行→右侧抽屉滑出（标题、状态、负责人、时间、描述、子任务、评论、附件、活动日志）。
8. 错误与校验：编辑失败提示；字段错误红框+帮助文案；离开未保存弹窗。
9. 视图切换：右上角切换到“看板/甘特/日历”；保持过滤条件继承。
10. 原型交互：为关键动作加交互（筛选、排序、拖拽、批量操作、详情编辑）；输出可交互链接。

设计提示：

• 先低保真灰度线框，确认布局与信息优先级；再贴组件库皮肤，避免早期纠结配色。
• 用Auto Layout/约束保持组件适配性；建立变体（按钮大小、输入状态）。

十二、看板视图与甘特视图的关键画法

• 看板：
• 列：按状态或泳道（负责人/优先级）分组；顶部显示计数与WIP限制。
• 卡片：标题、负责人、截止、标签、优先级；支持拖拽、快捷菜单、批量选择框。
• 空列提示：引导创建或切换分组维度。
• 甘特：
• 时间轴：日/周/月切换；今日线固定；缩放控制。
• 条形：长度=持续时间；颜色=状态/项目；连线表示依赖；拖拽调整开始/结束；冲突提示。
• 侧栏：任务树（父子任务缩展）；支持批量排期。

十三、数据与性能考虑（支撑正确性与可落地）

• 大表优化：服务端分页与排序；条件过滤下推数据库；前端虚拟滚动；列宽自适应缓存。
• 搜索索引：标题、标签、负责人、项目、状态、时间范围建立组合索引；模糊检索使用前缀/分词。
• 实时性：使用WebSocket/轮询刷新状态/评论；队列处理批量导入并给出任务进度。
• 审计与回溯：所有变更记录操作人、时间、前后值；导出日志CSV；详情页时间线展示。

十四、验证与迭代：用数据闭环优化设计

• 可用性测试：5–8位目标用户，任务驱动测试（创建、筛选、批量、流转）；衡量完成率、时间、误操作。
• 指标看板：
• 交互指标：筛选后首个有效点击≤2次；批量变更完成≤15秒；可发现性问卷≥80%。
• 业务指标：按时完成率、平均等待时间、阻塞占比、重复任务率。
• 反馈机制：详情页快捷反馈入口；定期收集“难点/痛点”并迭代。

十五、常见坑与解决策略清单

• 坑1：字段过多，首屏拥挤 → 解决：分层显示，列定制，详情承载长尾信息。
• 坑2：看板列爆炸 → 解决：限制列数、改用泳道/过滤、折叠低频列。
• 坑3：筛选逻辑复杂，用户迷失 → 解决：条件面包屑、清空按钮、保存视图与分享。
• 坑4：批量操作误伤 → 解决：二次确认+可撤销+操作日志。
• 坑5：移动端难用 → 解决：突出“我相关”和快速操作，简化字段，手势优化。
• 坑6：状态与权限冲突 → 解决：在按钮处即时提示权限原因，灰显禁用并提供申请入口。

检查清单（交付前逐项确认）：

• 是否覆盖“创建、浏览、筛选、编辑、批量、流转、详情、通知”全链路？
• 是否定义字段优先级与最大可见列数？
• 是否提供空态、加载、错误、逾期等状态稿？
• 是否明确权限与审计策略？
• 是否具备可交互原型与测试结果摘要？

十六、交付物与协作方式

• 交付物：
• 信息架构图、用户流程图、线框图、视觉高保真稿。
• 交互说明（状态、动效、阈值）、组件规范（按钮、表格、表单、卡片）。
• 数据字段字典与状态机、权限矩阵、监控指标定义。
• 协作：
• 与产品：拆分MVP与增量计划；建立需求变更机制。
• 与开发：规格评审、灰度发布、埋点方案。
• 与运营：模板库、导入导出规范、培训材料。

结语与行动建议：

• 总结：画好任务界面图的核心是“明确任务流→选定主视图→定义字段与状态→做原型验证→用数据闭环迭代”。通过统一的数据模型与组件规范，可在不同视图间复用，降低复杂度并提高一致性。
• 行动步骤：

1. 本周完成角色场景与生命周期定义，并产出低保真线框。
2. 下周进行可交互原型与5人可用性测试，收集关键指标。
3. 基于测试优化字段与视图，再输出高保真稿与开发规格。
4. 首次上线选择列表为主、看板为辅的MVP，并布设埋点监测使用情况。

精品问答:

---

管理系统任务界面图怎么画？有哪些基本步骤？

我刚接手一个管理系统项目，想画出任务界面图，但不确定从哪开始，步骤是否复杂？能不能有一个清晰的流程指导？

绘制管理系统任务界面图的基本步骤包括：

1. 需求分析：明确任务界面需要展示的功能和数据。
2. 信息架构设计：确定界面模块划分，如任务列表、任务详情、操作按钮等。
3. 草图绘制：用纸笔或工具快速绘制界面布局，验证整体结构。
4. 高保真设计：使用设计软件（如Figma、Sketch）细化界面元素和交互。
5. 用户测试与优化：通过用户反馈调整界面，提高可用性。

例如，在某项目中，通过先列出任务筛选、任务状态展示、操作权限等功能点，明确信息架构后，设计效率提升了30%。

设计管理系统任务界面图时，如何合理布局提高用户体验？

我发现很多管理系统的任务界面看起来乱糟糟的，用户使用起来很不顺畅，怎样布局设计才能让界面更友好？

合理布局管理系统任务界面图需要遵循以下设计技巧：

设计要点	说明	案例说明
明确层级关系	通过颜色、大小区分主次信息	任务标题用大号字体突出显示
模块分区清晰	将任务列表、过滤条件、操作按钮分区	任务筛选栏固定在左侧，操作按钮固定顶部
视觉一致性	保持字体、颜色、间距统一	统一使用品牌色作为按钮背景色
响应式设计	确保界面在不同设备上都能良好展示	移动端自动调整任务列表排列方式

例如，某管理系统采用左侧导航栏+中间任务列表+右侧详情面板布局，用户操作效率提升25%。

管理系统任务界面图中常用的交互设计有哪些？如何实现？

我在设计任务界面时，想加入一些交互功能，但不太了解哪些交互是常用且实用的，也不清楚具体实现方法。

管理系统任务界面常用交互设计包括：

• 任务筛选与搜索：通过下拉菜单、多选框快速筛选任务，提升查找效率。
• 任务状态切换：点击按钮或切换开关更改任务状态，如“进行中”到“已完成”。
• 拖拽排序：支持拖拽任务调整优先级，直观便捷。
• 批量操作：勾选多个任务后批量删除或更新状态。

实现方法示例：

• 使用前端框架（如React、Vue）绑定事件处理，实现实时状态更新。
• 利用HTML5 Drag and Drop API实现拖拽排序。

数据显示，加入拖拽排序后，任务优先级调整时间减少了40%。

绘制管理系统任务界面图有哪些推荐工具？它们各自优势是什么？

市面上有很多设计工具，我不知道哪个更适合绘制管理系统任务界面图，能否介绍几个推荐工具及它们的优缺点？

推荐以下4款管理系统任务界面图绘制工具：

工具名称	优势	适用场景
Figma	云端协作、实时多人编辑、丰富组件库	团队协作设计、快速原型
Sketch	界面简洁、插件丰富、适合Mac用户	细节设计、UI视觉优化
Axure RP	强大交互原型功能、支持条件逻辑	复杂交互流程设计
Adobe XD	跨平台支持、集成Adobe生态、动画支持	动态原型、动画演示

例如，使用Figma的团队协作功能，设计周期平均缩短了20%，并减少了沟通成本。
